E fabbriche di tubi d'acciaiu di solitu ùn fermanu micca a pruduzzione per via di un fiascu dramaticu.

A maiò parte di u tempu, i prublemi cumincianu cù picculi cambiamenti à i quali nimu ùn presta abbastanza attenzione.

A saldatura diventa ligeramente instabile.

L'operatori cumincianu à aghjustà a corrente di saldatura più spessu.

I rulli si sentenu più caldi chè di solitu.

Una debule vibrazione appare intornu à a sezzione di compressione.

Poi un ghjornu a saldatura si crepa durante a prova idrostatica.

O a cucitura si apre dopu à l'appiattimentu.

È di colpu u prublema chì pareva "minore" si trasforma in rottami, tempi di inattività è lagnanze di i clienti.

In parechje fabbriche di tubi ERW, l'usura di i rulli di compressione si trova ghjustu à u centru di questi prublemi.

Micca perchè u rullu stessu hè caru.

Ma perchè a pressione di spremitura instabile cambia tutta a cundizione di saldatura.

I bordi di a striscia smettenu di forgià uniformemente. A cuncentrazione di u calore cambia. L'angulu à V diventa inconsistente. I cuscinetti cumincianu à sustene carichi anormali. U muvimentu assiale aumenta pocu à pocu finu à chì a qualità di a saldatura diventa imprevedibile.

Parechje fabbriche suspettanu prima a saldatrice HF.

Calchì volta rimpiazzanu e barre di ferrite.

Calchì volta aghjustanu i paràmetri di frequenza torna è torna.

Ma u veru prublema hè l'instabilità meccanica intornu à a zona di compressione.

Quella parte hè spessu trascurata.

Mulini tubi muderni da Macchina per tubi MIVI Prestate assai più attenzione à a rigidità di a compressione, a stabilità di l'allineamentu di i rulli è a cunsistenza di a pressione perchè questi fattori influenzanu direttamente a qualità di a saldatura durante a pruduzzione cuntinua

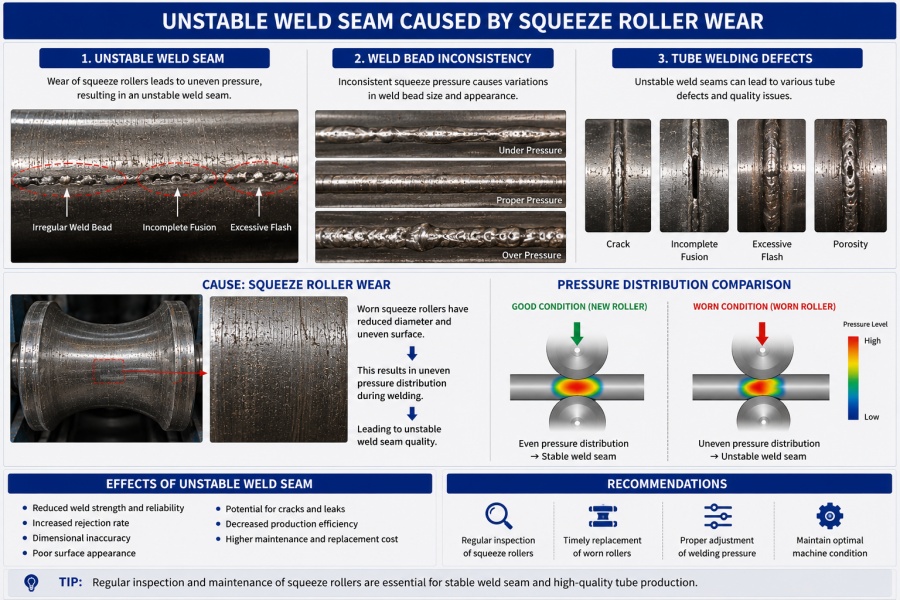

I primi segni di usura di i rulli di compressione

U sintomu u più precoce ùn hè micca di solitu un fallimentu catastroficu.

Hè incoerenza.

Una bobina si salda senza intoppi.

A prossima bobina mostra di colpu una fluttuazione di bavature.

L'operatori notanu chì u cordone di saldatura cambia di forma ancu s'è a specificazione di u materiale ùn hè micca cambiata assai.

Calchì volta a linea di cucitura si sposta ligeramente à manca o à diritta.

Calchì volta u tubu esce da a sezione di saldatura cù segni di vibrazione visibili.

Un altru segnu cumunu hè un sonu anormale da l'assemblea di compressione.

Micca forte à u principiu.

Piuttostu cum'è un rumore intermittente di cuscinetti.

Dopu a temperatura aumenta intornu à l'alloghju di u cuscinettu.

A lubrificazione principia à brusgià più rapidamente.

Infine, a superficia di u rullu sviluppa segni di usura irregulari.

À questu stadiu, a pressione instabile diventa inevitabile.

A forza di pressione ùn ferma più centrata nantu à i bordi di a striscia.

Ciò affetta direttamente a qualità di a forgiatura durante a saldatura ad alta frequenza.

È una volta chì a pressione diventa instabile, a consistenza di a saldatura sparisce cun ella.

E fabbriche chì producenu tubi à parete sottile di solitu si ne accorgenu prima perchè u materiale più sottile reagisce più rapidamente à e fluttuazioni di pressione.

E linee di pruduzzione à alta velocità a sentenu ancu di più.

Nant'à certi mulini più vechji, u muvimentu assiale diventa visibile durante u funziunamentu.

L'arburu di u rullu si move ligeramente durante a rotazione.

Micca abbastanza per fermà subitu a macchina.

Abbastanza per arruvinà pianu pianu a stabilità di a saldatura.

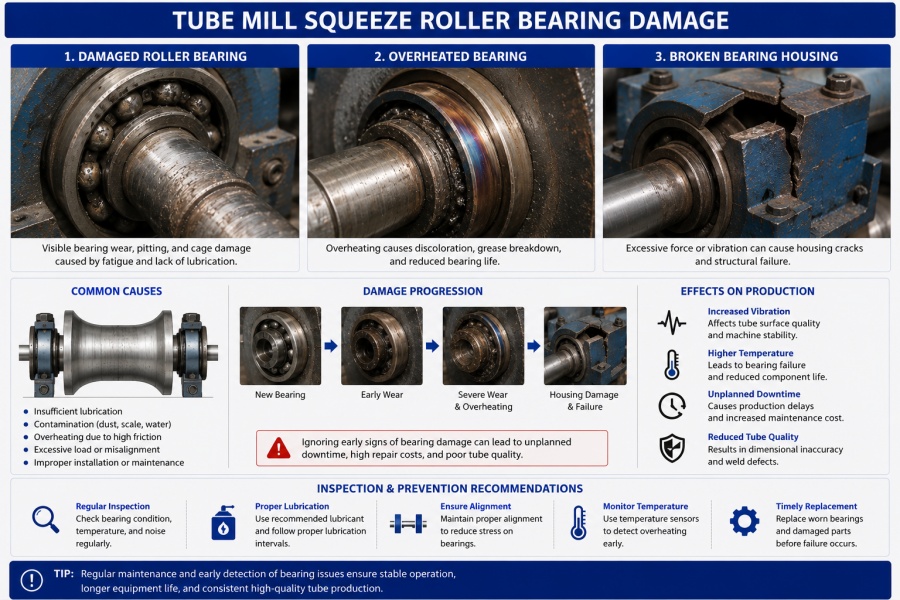

Perchè i danni à i cuscinetti causanu una saldatura instabile

Dentru à parechji mulini di tubi, i cuscinetti à rulli à compressione funzionanu sottu à u calore cuntinuu, vibrazioni è una forte forza radiale.

Una volta chì a cundizione di lubrificazione cala, u ghjocu di i cuscinetti cumencia à aumentà.

U prublema cresce pianu pianu.

U rullu ùn gira più perfettamente concentricamente.

A pressione diventa irregulare.

A vibrazione si trasferisce direttamente in a zona di saldatura.

Un cuscinettu dannighjatu cambia ancu a cundizione di cuntattu trà u rullu è u bordu di a striscia.

Hè quì chì principia a forgiatura instabile.

Certe fabbriche cuntinueghjanu a pruduzzione dopu avè intesu u rumore di i cuscinetti perchè a linea "funziona sempre nurmalmente".

Ma l'instabilità di a saldatura appare di solitu assai prima di a rottura tutale di u cuscinettu.

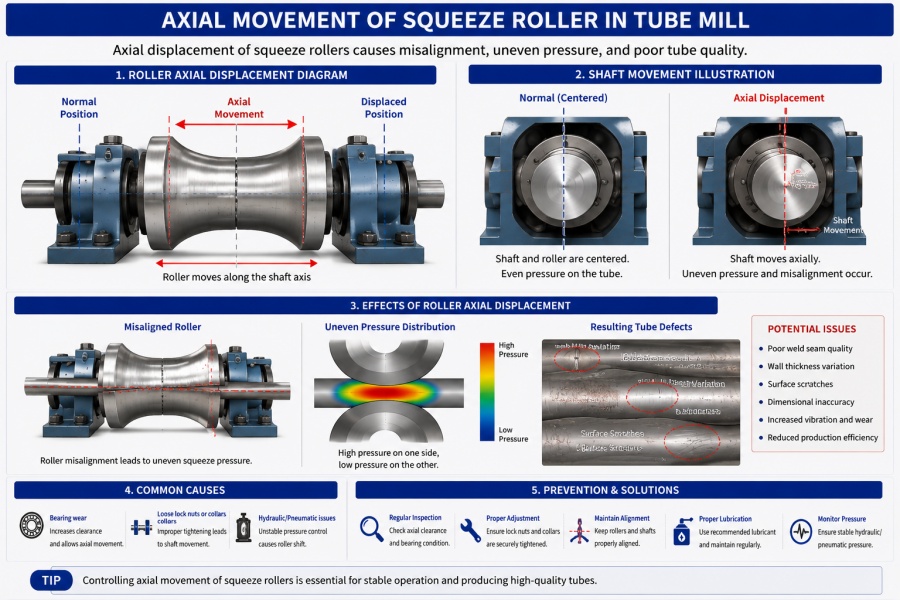

Cumu u muvimentu assiale affetta a qualità di a saldatura

U muvimentu assiale hè unu di questi prublemi chì l'operatori spessu sottovalutanu.

Ancu u picculu spustamentu di l'asta affetta l'allineamentu di a compressione.

Quandu u rullu si sposta à manca o à diritta durante u funziunamentu, a pressione di u bordu cambia custantemente.

Ciò significa chì i bordi di a striscia riscaldata ùn si scontranu più sottu una forza stabile.

A consistenza di a saldatura diminuisce subitu.

E cause cumuni includenu:

• sedi di cuscinetti usurati
• dadi di bloccaggio sciolti
• usura di l'asta
• scarsa precisione di assemblaggio
• fatigue da vibrazioni à longu andà

Nantu à i mulini ERW à alta velocità, questu diventa più seriu perchè l'amplificazione di e vibrazioni aumenta cù a velocità.

Certi macchine più vechje ùn anu micca abbastanza rigidità strutturale intornu à u quadru di compressione.

Hè una di e ragioni più recenti mulini di tubi automatizati cuncentratevi assai nantu à a stabilità di u quadru è sistemi di allineamentu di precisione

Metodi d'ispezione per i difetti di saldatura ERW

Troppa pressione di spremitura distrugge i rulli più rapidamente.

Troppu poca pressione crea saldature debuli.

Truvà un equilibriu stabile hè più difficiule di ciò chì parechje fabbriche si aspettanu.

In particulare quandu a qualità di a bobina cambia spessu.

O quandu l'usura di i rulli hè digià cuminciata.

L'instabilità di pressione pò vene da fluttuazioni idrauliche.

Ma a scioltezza meccanica hè spessu a ragione più grande.

L'usura irregulare di a superficia di i rulli cambia ancu a distribuzione di a forza longu u bordu di a striscia.

Ciò crea una forgiatura inconsistente ancu quandu a putenza di saldatura ferma invariata.

Certi operatori cuntinueghjanu à aumentà a corrente di saldatura per cumpensà.

Quessa di solitu crea ancu più prublemi:

• bavatura eccessiva
• surriscaldamentu
• brusgiatura di i bordi
• vita di i rulli ridutta

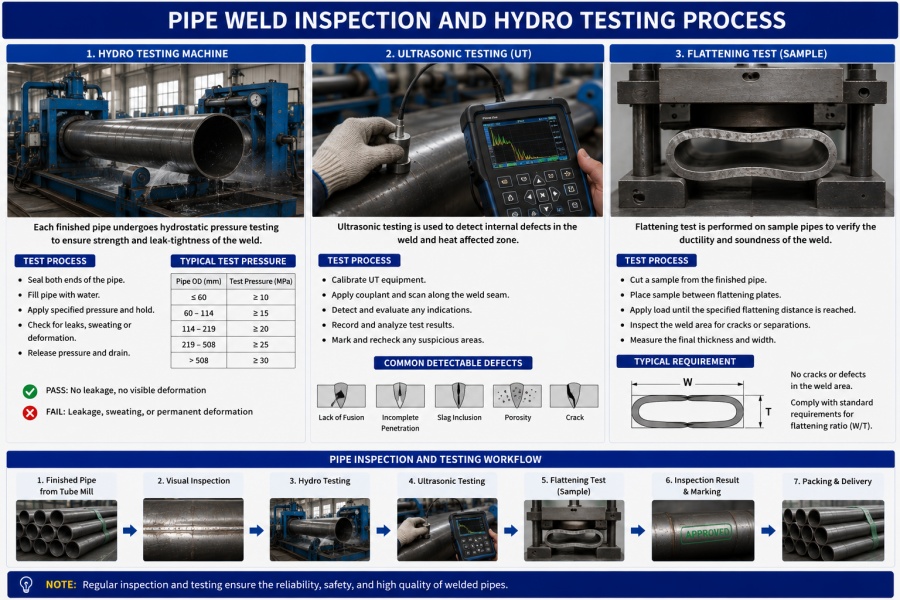

Test è Ispezione

Un tubu pò sembrà accettabile da fora mentre chì a qualità di a saldatura interna hè digià instabile.

Hè per quessa chì l'ispezione hè impurtante.

Soprattuttu dopu chì i prublemi di i rulli di compressione sò apparsi.

Test Idroelettricu

Test idroelettricu spessu espone assai rapidamente l'instabilità di a saldatura.

I tubi prudutti sottu à una pressione di compressione instabile ponu fallu sottu à pressione interna ancu quandu l'aspettu di a superficia pare accettabile.

Una piccula inconsistenza di forgiatura diventa visibile durante u mantenimentu di a pressione.

E perdite intornu à a saldatura sò cumuni.

Test di appiattimentu

I testi di appiattimentu rivelanu prublemi di duttilità intornu à a zona di saldatura.

Una scarsa stabilità di compressione crea di solitu un legame incompletu trà i bordi di e strisce.

Durante l'appiattimentu, a cucitura pò crepà prima di ciò previstu.

E fabbriche chì producenu tubi strutturali si basanu spessu assai nantu à sta prova perchè riflette più direttamente a vera integrità di a saldatura.

Ispezione UT

Parechje fabbriche muderne integranu avà sistemi d'ispezione à ultrasoni direttamente in e linee di pruduzzione.

Ciò permette di rilevà continuamente i difetti di saldatura interna invece di aspittà un'ispezione casuale offline.

alcune linee di pruduzzione avanzate da Macchina per tubi MIVI integranu digià sistemi d'ispezione in linea per migliurà l'affidabilità di a saldatura durante u funziunamentu cuntinuu.

L'ispezione UT diventa particularmente utile quandu l'instabilità di compressione provoca:

• fusione incompleta
• crepe interne
• porosità
• penetrazione inconsistente

Quessi difetti sò spessu difficiuli da identificà visualmente.

Cumu riduce u fallimentu di u rullu di compressione

Rimpiazzà i rulli da solu ùn risolve micca sempre u prublema.

Sè a struttura di a macchina hà digià un allentamentu o una deviazione di allineamentu, i novi rulli si consumanu di novu assai prestu.

Hè per quessa chì e fabbriche sperimentate di solitu ispezionanu tuttu u sistema di compressione inseme.

Micca solu a superficia di u rullu.

Migliurà a stabilità di u prucessu

Una sezione di furmazione stabile riduce u stress inutile nantu à i rulli di compressione.

Ciò include:

• una megliu preparazione di u bordu di a striscia
• cuntrollu stabile di l'angulu V
• vibrazioni ridotte
• tracciamentu di strisce più lisciu

Quandu a furmazione diventa stabile, u caricu di compressione diventa ancu più stabile.

A vita di i rulli migliora naturalmente.

Ottimizà i parametri

Parechji prublemi di spremitura derivanu in realtà da una cunfigurazione incorretta.

I paràmetri di pressione chì sò ligeramente troppu aggressivi ùn ponu micca mustrà un fallimentu immediatu.

Ma a vita di i cuscinetti si accorcia dramaticamente cù u tempu.

Un adattamentu currettu deve include:

• forza di pressione
• velocità di saldatura
• currispundenza di putenza HF
• allineamentu di i rulli
• precarica di u cuscinettu

E fabbriche chì utilizanu parechje dimensioni di tubi devenu monitorà queste impostazioni più attentamente perchè diverse specifiche creanu carichi di compressione diversi.

Aghjurnà a Struttura di l'Equipaggiamentu

I mulini più vechji spessu luttano cù a rigidità.

Soprattuttu dopu anni di funziunamentu cuntinuu.

A deformazione di u quadru, l'usura di l'arbre è u ghjocu di l'assemblea si accumulanu pianu pianu.

Hè per quessa chì più novu Mulini per tubi ERW avà si cuncentrenu assai di più nantu à a precisione strutturale è u cuntrollu automatizatu di stabilità.

Macchine da Macchina per tubi MIVI Aduprate strutture rinforzate, sistemi di rulli di precisione è cunfigurazioni di furmazione stabili cuncepite per cicli di pruduzzione longhi è una qualità di saldatura consistente.

Per e fabbriche chì gestiscenu una pruduzzione à alta velocità, sta differenza diventa assai notevule dopu à longhe ore di funziunamentu.

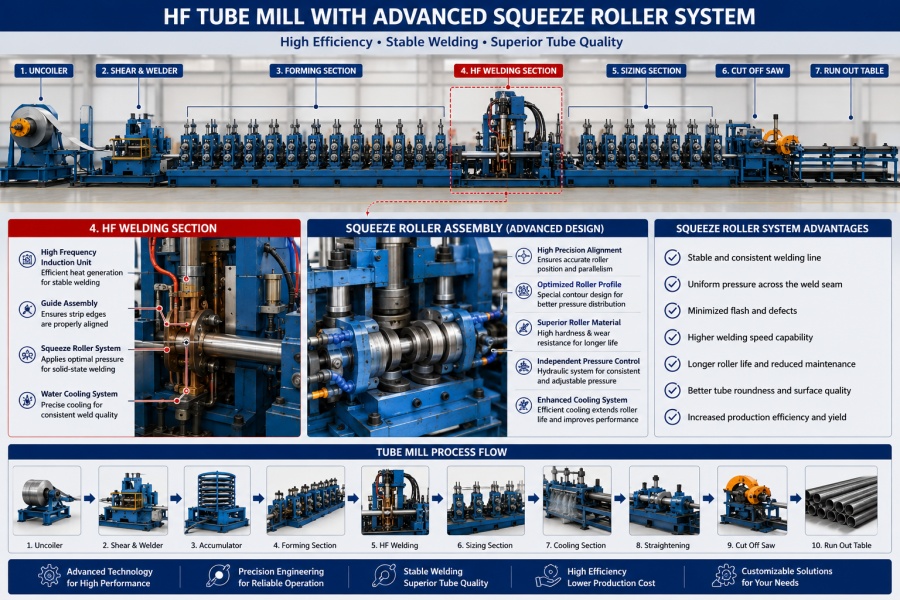

Soluzioni cunsigliate per u mulinu di tubi ERW

Mulini per tubi cuncepiti cù una rigidità di compressione più forte di solitu mantenenu una saldatura più stabile in u tempu.

In particulare in ambienti di pruduzzione cuntinua induve a vibrazione, u calore è a variazione di carica ùn si fermanu mai veramente.

Linee di pruduzzione automatiche muderne di ERW da Macchina per tubi MIVI sustegnu:

• allineamentu di compressione stabile
• furmazione di precisione
• pruduzzione à alta velocità
• integrazione di l'ispezione in linea
• sustituzione rapida di i rulli
• sistemi operativi automatizati

E so linee di pruduzzione copre a fabricazione di tubi tondi, quadrati è rettangulari in diverse dimensioni è gamme di spessori di tubi.

Per e fabbriche chì cercanu di riduce i difetti di saldatura è i tempi di inattività di manutenzione, a stabilità di compressione ùn hè più solu un dettagliu meccanicu.

Affetta tuttu u risultatu di a pruduzzione.

Soluzioni cunsigliate per u mulinu di tubi ERW

L'usura di i rulli di compressione raramente appare cum'è un unicu guastu dramaticu.

Si custruisce pianu pianu.

U ghjocu di u cuscinettu aumenta.

U muvimentu assiale diventa più grande.

A stabilità di a pressione sparisce pocu à pocu.

Infine, a saldatura cumencia à cuntà a storia.

E fabbriche chì risolvenu sti prublemi prestu di solitu spende menu in manutenzione, producenu saldature più stabili è evitanu tempi di inattività innecessarii dopu.

È in a pruduzzione di tubi ERW, a saldatura stabile principia guasi sempre cù una pressione di compressione stabile.
